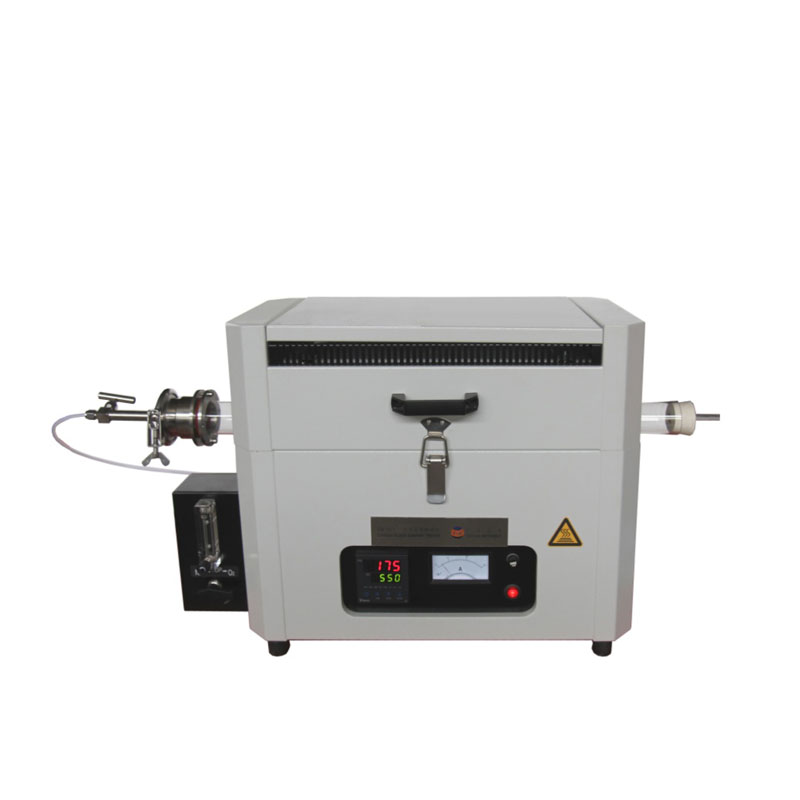

炭黑作为橡胶、塑料等高分子材料的核心补强剂，其含量直接影响制品的力学性能与耐候性。炭黑含量测试仪通过热重分析或高温灼烧技术，为材料研发与生产提供精准数据支撑。为确保检测结果的可靠性，需建立系统化的检定规程，涵盖设备校准、样品处理、操作规范及结果验证四大核心环节。
一、设备校准：奠定检测精度的基础
1.控温系统校准
控温精度是影响测试结果的首要因素。依据国际标准，测试仪需在500-1200℃宽温域内实现±1℃的恒温控制。校准过程中，需使用标准温度计（精度±0.1℃）对仪器升温速率、恒温稳定性进行验证。例如，将温度设定为600℃，观察实际温度波动范围，若超过±1.5℃则需调整控温模块参数。
2.称量系统校准
高精度电子天平（分辨率0.1mg）是重量分析的核心工具。校准时需使用标准砝码（覆盖0.1g-100g量程）进行多点验证。例如，分别称量1g、10g、50g砝码，记录三次测量值的偏差，若最大偏差超过0.3mg，则需对天平进行内部校准或维修。
3.气氛控制系统校准
惰性气体（氮气）与氧化气体（氧气）的流量精度直接影响炭黑分离效果。校准需使用流量计（精度±0.1L/min）验证气体切换时的稳定性。例如，设定氮气流量为5L/min，观察10分钟内流量波动是否超过±0.2L/min，若超标则需检查气路密封性或调节阀灵敏度。
二、样品处理：确保数据代表性的关键步骤
1.样品制备标准化
样品需粉碎至均匀颗粒（粒径≤0.5mm）并通过筛网过滤，避免局部浓度差异。例如，将橡胶试样切割为1cm³小块，经液氮冷冻脆化后，用研磨机粉碎并过80目筛网，确保样品均匀性。
2.干燥处理规范化
水分与挥发性成分会干扰测试结果，需使用减压干燥箱在60℃下处理样品2小时，直至质量恒定（两次称量偏差≤0.001g）。例如，称取10g样品置于干燥皿中，记录初始质量，干燥后再次称量，若质量变化超过0.001g则需延长干燥时间。
3.代表性取样原则
从批量物料中随机抽取至少5个样本，混合后缩分至测试所需量（通常1-10g）。例如，对一批100kg炭黑母料，采用四分法取样，最终获得10g代表性样品，确保测试结果反映整体批次特性。
三、操作规范：规避人为误差的核心要求
1.程序升温控制
升温速率需根据材料特性设定（通常5-20℃/min），避免过快导致炭黑氧化或过慢浪费能源。例如，测试聚乙烯样品时，设定升温程序为：室温→200℃（10℃/min，保持10min）→600℃（15℃/min，保持30min），确保高分子基体完全裂解。
2.气氛切换时机
惰性气体保护阶段需持续至基体完全裂解，再切换为氧气燃烧残留炭黑。例如，在600℃恒温阶段结束后，先关闭氮气阀门，待炉内温度稳定后，以2L/min流量通入氧气，燃烧残留物至质量恒定。
3.数据记录完整性
实时记录温度、时间、重量变化曲线，并标注关键节点（如基体裂解完成时间、炭黑燃烧起始时间）。例如，通过7寸液晶触摸屏导出数据文件，包含温度-时间曲线与重量-时间曲线，便于后续分析。
四、结果验证：保障数据可靠性的最终防线
1.重复性测试
对同一样品进行至少3次平行测试，计算结果偏差。例如，三次测试炭黑含量分别为2.15%、2.18%、2.13%，则平均值为2.15%，重复性偏差为0.05%（≤0.3%为合格）。
2.加标回收率验证
向已知含量样品中添加标准炭黑，计算回收率。例如，向含2.0%炭黑的橡胶样品中添加0.5%标准炭黑，测试结果为2.48%，回收率为96%（85%-105%为合格）。
3.设备比对校准
定期与第三方检测机构进行数据比对。例如，每季度将同一样品送检，若本实验室结果与第三方结果偏差超过0.5%，则需排查设备或操作问题。
炭黑含量测试仪的检定规程是确保材料质量控制的“最后一道闸门”。通过设备校准、样品处理、操作规范及结果验证的系统化管理，可显著提升检测数据的准确性与可靠性，为高分子材料行业的标准化生产与技术创新提供坚实支撑。随着智能控温技术与自动化数据采集系统的普及，未来检定规程将向更高精度、更高效率的方向演进，推动行业质量管控水平持续升级。
