在垃圾填埋场、水利工程、化工储罐等防渗工程中，土工膜作为核心防渗屏障，其耐环境应力开裂性能直接决定工程寿命。当土工膜表面因施工损伤、尖锐物划伤或长期应力作用产生微裂纹时，环境中的化学介质、紫外线辐射和机械应力会加速裂纹扩展，最终导致防渗系统失效。这一过程中，耐环境应力开裂时间成为衡量材料可靠性的关键指标。
一、实验室测试：从3小时到300小时的跨越
实验室通过模拟极端环境条件，量化土工膜的耐开裂能力。传统测试方法采用ASTM D1693标准，将刻痕后的U形试样置于恒温表面活性剂中，观察开裂时间。但该方法存在局限性：高分子材料在恒定变形下会发生应力松弛，导致测试结果与实际工况偏差较大。例如，早期聚乙烯材料的耐开裂时间仅能维持3小时，难以满足工程需求。

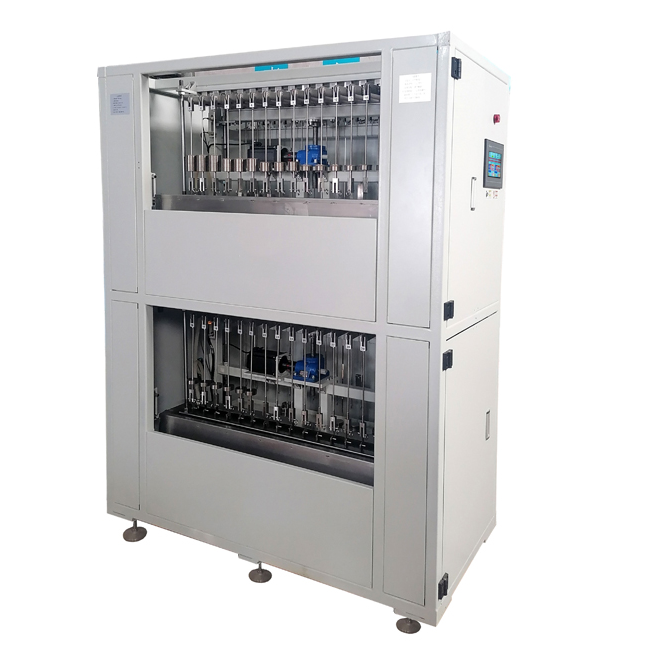

为解决这一问题，行业逐步采用ASTM D5397标准下的NCTL试验（拉伸负荷应力开裂试验）。该试验将带切口的哑铃状试样在恒定拉伸载荷下浸入恒温溶剂，记录断裂时间。以2.0mm厚高密度聚乙烯（HDPE）土工膜为例，优质产品的耐开裂时间可突破300小时，是传统方法的100倍。这种突破源于材料分子结构的优化——通过共价自适应网络改性，分子链间形成可逆化学键，在应力作用下通过键重组释放能量，显著延缓裂纹扩展。
二、工程实践：复杂环境下的性能衰减
实验室数据虽为材料选型提供依据，但实际工程中，土工膜需面对更复杂的应力-环境耦合作用。例如，在某垃圾填埋场扩容项目中，初期使用的非标HDPE膜因添加回收料，耐开裂时间不足50小时，导致渗滤液泄漏；而更换为符合CJ/T234-2006标准的优质膜后，耐开裂时间提升至300小时以上，至今稳定运行超10年。这一对比揭示：
化学介质侵蚀：渗滤液中的有机酸、重金属离子会破坏土工膜分子结构，缩短耐开裂时间。优质膜通过添加抗氧化剂和抗紫外线稳定剂，可将化学耐受性提升3-5倍。
机械应力叠加：填埋场堆体沉降、温度胀缩产生的应力与化学侵蚀协同作用，加速裂纹扩展。例如，在-20℃低温环境下，普通膜的脆性断裂风险增加，而耐低温改性膜可维持-60℃至+60℃的宽温域性能。
施工损伤累积：尖锐石块刺破、焊接缺陷等初始损伤会成为裂纹萌生点。某水利枢纽工程中，通过严格管控施工流程（如铺设50cm厚保护层），将膜体损伤率从15%降至2%，显著延长了耐开裂时间。
三、寿命预测：从实验室到全生命周期管理
耐环境应力开裂时间与工程寿命并非简单线性关系。国际土工材料研究所（GRI）通过加速老化试验（如提高温度、增大应力）建立数据模型，预测土工膜在真实环境中的寿命。例如：
实验室耐开裂时间300小时的HDPE膜，在埋地条件下（无紫外线、温度稳定）预期寿命可达30年；
若暴露于强紫外线环境（如无覆盖的填埋场封场），需通过增加炭黑含量（从2%提升至4%）将抗氧化诱导时间从100分钟延长至600分钟，寿命可维持20年以上。
此外，全生命周期管理策略至关重要。某化工园区防渗工程中，通过定期检测膜体渗透系数（<10⁻¹³cm/s）和表面裂纹密度，结合数值模拟预测剩余寿命，成功将维护周期从5年延长至10年，节省成本40%。
四、技术演进：从被动防御到主动修复
当前研究正突破传统“延长耐开裂时间”的局限，探索自修复材料技术。例如，通过在聚乙烯基体中嵌入微胶囊化修复剂，当裂纹扩展至微胶囊时，修复剂释放并固化，实现裂纹自主愈合。初步试验显示，该技术可使耐开裂时间再提升50%，为极端环境下的防渗工程提供新解决方案。
从实验室的3小时到工程应用的300小时，再到未来可能的“无限寿命”，土工膜耐环境应力开裂性能的演进，既是材料科学的突破，也是工程实践的智慧结晶。随着分子设计、环境耦合模拟和智能监测技术的发展，这一关键指标将继续推动防渗工程向更安全、更持久的方向迈进。
